海洋環(huán)境對(duì)金屬材料的腐蝕性遠(yuǎn)超陸地，船舶甲板鋼格柵面臨著多重侵蝕因素的疊加作用。高鹽度海水的持續(xù)接觸、潮濕海霧的長(zhǎng)期籠罩、強(qiáng)烈的紫外線(xiàn)輻射以及海浪的機(jī)械沖擊，共同構(gòu)成了嚴(yán)酷的腐蝕環(huán)境。普通防護(hù)措施在這種條件下往往快速失效，導(dǎo)致鋼格柵過(guò)早損壞，影響船舶安全并增加維護(hù)成本。

傳統(tǒng)防銹方案在船舶應(yīng)用中常出現(xiàn)防護(hù)層剝離、點(diǎn)蝕蔓延、連接部位銹蝕等問(wèn)題。這些問(wèn)題不僅縮短了鋼格柵的使用壽命，還可能影響甲板的防滑性能和結(jié)構(gòu)強(qiáng)度。針對(duì)海洋環(huán)境的特殊性，需要開(kāi)發(fā)一套系統(tǒng)化的長(zhǎng)效防銹方案。

材料選擇與合金技術(shù)

特種不銹鋼應(yīng)用是抗腐蝕的基礎(chǔ)。316L含鉬不銹鋼在海洋環(huán)境中表現(xiàn)優(yōu)異，其耐點(diǎn)蝕當(dāng)量值（PREN）超過(guò)25，比304不銹鋼提高30%以上。對(duì)于關(guān)鍵部位，可選用雙相不銹鋼2205，其耐蝕性和強(qiáng)度達(dá)到更優(yōu)平衡。近年來(lái)發(fā)展的超級(jí)雙相不銹鋼2507，進(jìn)一步將耐蝕性提升至316L的2-3倍。

微合金化技術(shù)增強(qiáng)抗蝕能力。在碳鋼中添加微量銅、鎳、鉻等元素（總量不超過(guò)2.5%），通過(guò)細(xì)晶強(qiáng)化和鈍化膜優(yōu)化，顯著提高耐海水腐蝕性能。這種方案在成本與性能間取得良好平衡，適合大型船舶的廣泛應(yīng)用。

復(fù)合材質(zhì)設(shè)計(jì)實(shí)現(xiàn)優(yōu)勢(shì)互補(bǔ)。采用不銹鋼與碳鋼的復(fù)合結(jié)構(gòu)，承力部件使用高強(qiáng)度碳鋼，表面接觸層采用不銹鋼，通過(guò)爆炸焊接工藝實(shí)現(xiàn)冶金結(jié)合。這種設(shè)計(jì)兼具高強(qiáng)度和優(yōu)良耐蝕性，整體成本比全不銹鋼結(jié)構(gòu)降低40%左右。

表面處理與涂層系統(tǒng)

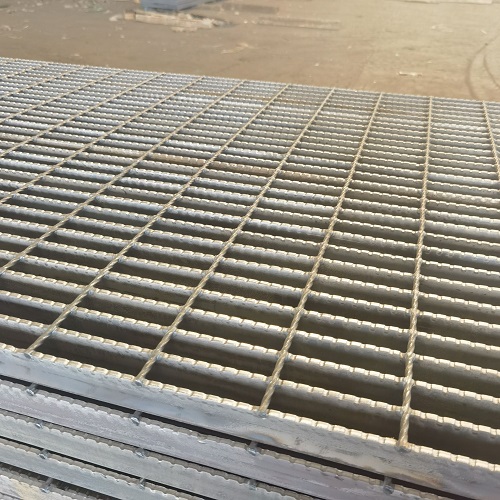

熱浸鍍鋅優(yōu)化工藝提升防護(hù)力。采用高溫?zé)峤?a href="http://m.dlziyuan.com/chanpin/ganggeban/3.html" target="_blank">鍍鋅配合稀土添加劑，鋅層厚度控制在100-120μm，形成致密的鋅-鐵合金層。經(jīng)過(guò)鉻酸鹽鈍化處理后，鹽霧試驗(yàn)壽命可達(dá)3000小時(shí)以上。鍍鋅層損壞后能對(duì)鋼基體提供陰極保護(hù)，延緩腐蝕蔓延。

金屬熱噴涂技術(shù)構(gòu)建多重屏障。電弧噴涂鋁鎂合金涂層（厚度200-300μm）配合有機(jī)封閉劑，形成復(fù)合防護(hù)系統(tǒng)。鋁鎂涂層具有自修復(fù)特性，在損傷處能優(yōu)先腐蝕形成保護(hù)性產(chǎn)物。該系統(tǒng)在海洋大氣區(qū)的預(yù)期壽命可達(dá)15年以上。

高性能涂層體系提供全面保護(hù)。由環(huán)氧富鋅底漆（80μm）、環(huán)氧云鐵中間漆（100μm）和聚氨酯面漆（80μm）組成的三層系統(tǒng)，具有優(yōu)異的附著力和耐候性。添加特殊填料的改性涂層能有效抵抗海生物附著，減少維護(hù)頻次。

結(jié)構(gòu)設(shè)計(jì)與細(xì)節(jié)處理

排水優(yōu)化構(gòu)造減少積水腐蝕。設(shè)計(jì)3-5°的傾斜角度，配合合理的排水孔布局，確保甲板不積水。格柵孔隙率控制在30-40%之間，保證排水效率的同時(shí)維持足夠的承載能力。邊緣部位采用特殊導(dǎo)流設(shè)計(jì)，避免海水滯留。

連接部位防護(hù)消除薄弱環(huán)節(jié)。螺栓連接處采用尼龍密封墊圈配合密封膠的雙重防護(hù)，防止縫隙腐蝕。焊接接頭進(jìn)行噴丸處理消除應(yīng)力，并施加額外涂層保護(hù)。所有銳邊進(jìn)行圓角處理，減少涂層在邊緣處的薄弱點(diǎn)。

陰極保護(hù)補(bǔ)充增強(qiáng)防護(hù)可靠性。在關(guān)鍵區(qū)域安裝犧牲陽(yáng)極塊（通常為鋁鋅銦合金），或采用外加電流陰極保護(hù)系統(tǒng)。保護(hù)系統(tǒng)設(shè)計(jì)需考慮鋼格柵與船體的電連續(xù)性，確保保護(hù)電流均勻分布。定期測(cè)量保護(hù)電位，維持在-0.85V至-1.1V（相對(duì)于Ag/AgCl參比電極）的理想范圍。

維護(hù)管理與壽命延長(zhǎng)

定期檢查制度及時(shí)發(fā)現(xiàn)隱患。每季度進(jìn)行一次全面檢查，重點(diǎn)包括：涂層破損情況、銹蝕跡象、連接件狀態(tài)。使用測(cè)厚儀監(jiān)測(cè)涂層和基材厚度變化，發(fā)現(xiàn)異常及時(shí)處理。檢查結(jié)果記錄建檔，分析腐蝕發(fā)展趨勢(shì)。

科學(xué)清潔方法保持防護(hù)效果。使用淡水定期沖洗去除鹽分積累，避免高壓水槍直接沖擊涂層。海生物附著采用塑料刮刀手動(dòng)清除，嚴(yán)禁使用金屬工具。清潔后及時(shí)干燥，必要時(shí)補(bǔ)涂防護(hù)油。

分級(jí)維修策略優(yōu)化維護(hù)資源。根據(jù)損傷程度采取不同對(duì)策：小面積涂層損傷（<3%）進(jìn)行局部修補(bǔ)；中等損傷（3-10%）需擴(kuò)大處理區(qū)域；嚴(yán)重腐蝕（>10%）應(yīng)考慮更換整塊格柵。維修材料必須與原有系統(tǒng)相容，避免電偶腐蝕。
